眾所周知，特別近十年來，RTO（蓄熱式氧化爐）、RCO及TO焚燒系統廣泛使用在煉化、化工、包裝印刷等行業VOCs治理項目中。RTO系統運行的爆炸安全一直是企業和監管單位關注的重中之重，不少地方上也出了對應的安全規范，如江蘇省今年發布的《蓄熱式焚燒爐系統安全技術要求》（DB32/T 4700-2024），該標準自今年3月5日就已開始實施。
但近年來RTO焚燒爐的回火、燃爆事故時有報道，如果使用了阻火器、并嚴格使用合格的阻火器，這些事故發生的頻率會有所降低或者規避。今日就跟隨河北宏順旺吉環保科技有限公司來專題聊聊，為什么說安全可靠的阻火器對RTO焚燒系統非常重要？
【1.為什么阻火器很重要？】
GB/T20801.6《壓力管道規范 工業管道 第6部分：安全防護》第5.1.2指出，在工藝裝置中，有大量潛在爆炸性環境的非電氣設備以及管道系統。阻火器是非電氣設備防爆的主要安全防護裝置，具有防止爆炸、阻止爆炸通過管道蔓延以及防止爆燃發展成爆轟的作用。
GB /T20801.6《壓力管道規范 工業管道 第6部分：安全防護》第5.2要求，在火炬、焚燒爐、氧化爐等燃燒設備入口處設置阻火器。
HJ1093-2020《蓄熱燃燒法工業有機廢氣治理工程技術規范》明確規定，應在RTO治理工程與主體生產工藝設備之間的管道系統中安裝阻火器。

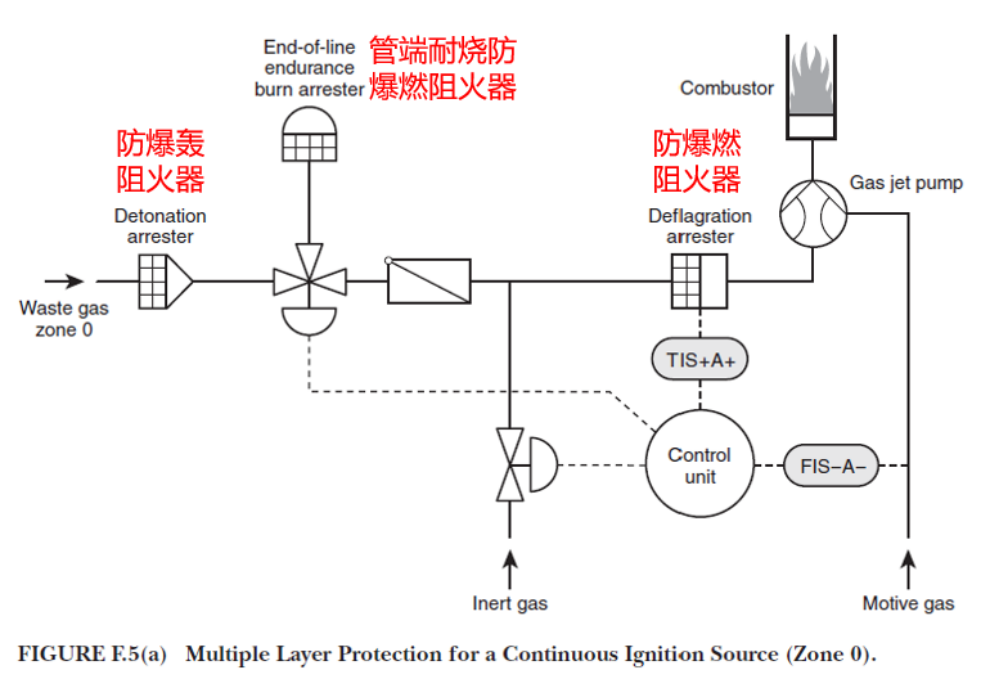

美國國家防火協會NFPA69-2014《爆炸防護系統標準》中要求焚燒系統采用阻火器（如下圖所示）：
【2.什么樣的阻火器才是安全的呢？】
GB /T20801.6《壓力管道規范 工業管道 第6部分：安全防護》第5.1.1要求，阻火器產品和應用應符合ISO 16852和CEN/TR 16793等相關標準的規定。要滿足ISO16852和CEN TR 16793要求，阻火器就必須依照ISO16852進行阻火性能測試，取得ATEX型式認證證書，包括ATEX產品型式試驗證書，和 ATEX工廠生產過程質量體系認證證書。前者是保證送檢產品質量合格，后者是保證批量產品質量和送檢產品一致。而且這兩個證書的發證機構，都應是國際電工組織認可的阻火器測試機構。
《關于加強儲罐罐頂油氣連通安全運行的通知》 （中石化安風【2020】1號）指出，阻火器必須取得德國IBExU和PTB機構出具的ATEX型式試驗證書和ATEX工廠生產過程質量體系證書，否則不得使用。
【3.什么樣的阻火器才是可靠的呢？】
阻火器既要阻火，同時也要保證介質的正常流通，也就是說，阻火器的壓降要小。阻火器一旦壓降過大，不僅容易導致阻火器上游管道系統憋壓，同時導致介質到爐膛的流速減少，增加了回火的概率。ISO16852要求阻火器壓降必須經過實際測試，確保工藝安全性。
SH3413-2019 《石油化工石油氣管道阻火器選用檢、驗驗收標準》第6.2.18要求，阻火器的壓降在正常工況下不應大于10kPa，這可以做為焚燒系統前阻火器壓降的一般要求。
因此，大家都可以自檢已上RTO系統中的阻火器是否符合相關的要求規范，安全事故最省錢的做法就是提前科學預防！
河北宏順旺吉環保科技有限公司始終致力于打造科技環保，創造藍色未來~
